Tanque de agua de paneles GRP

1. Especificaciones del producto

La tabla anterior recopila las especificaciones proporcionadas por el fabricante para los paneles GRP y las opciones de accesorios estándar utilizados en los tanques modulares de agua SMC. Todos los valores enumerados son los proporcionados por el fabricante y deben utilizarse como base para documentos detallados de ingeniería y licitación.

2. Descripción detallada, características, ventajas y aplicaciones

2.1 Resumen y construcción

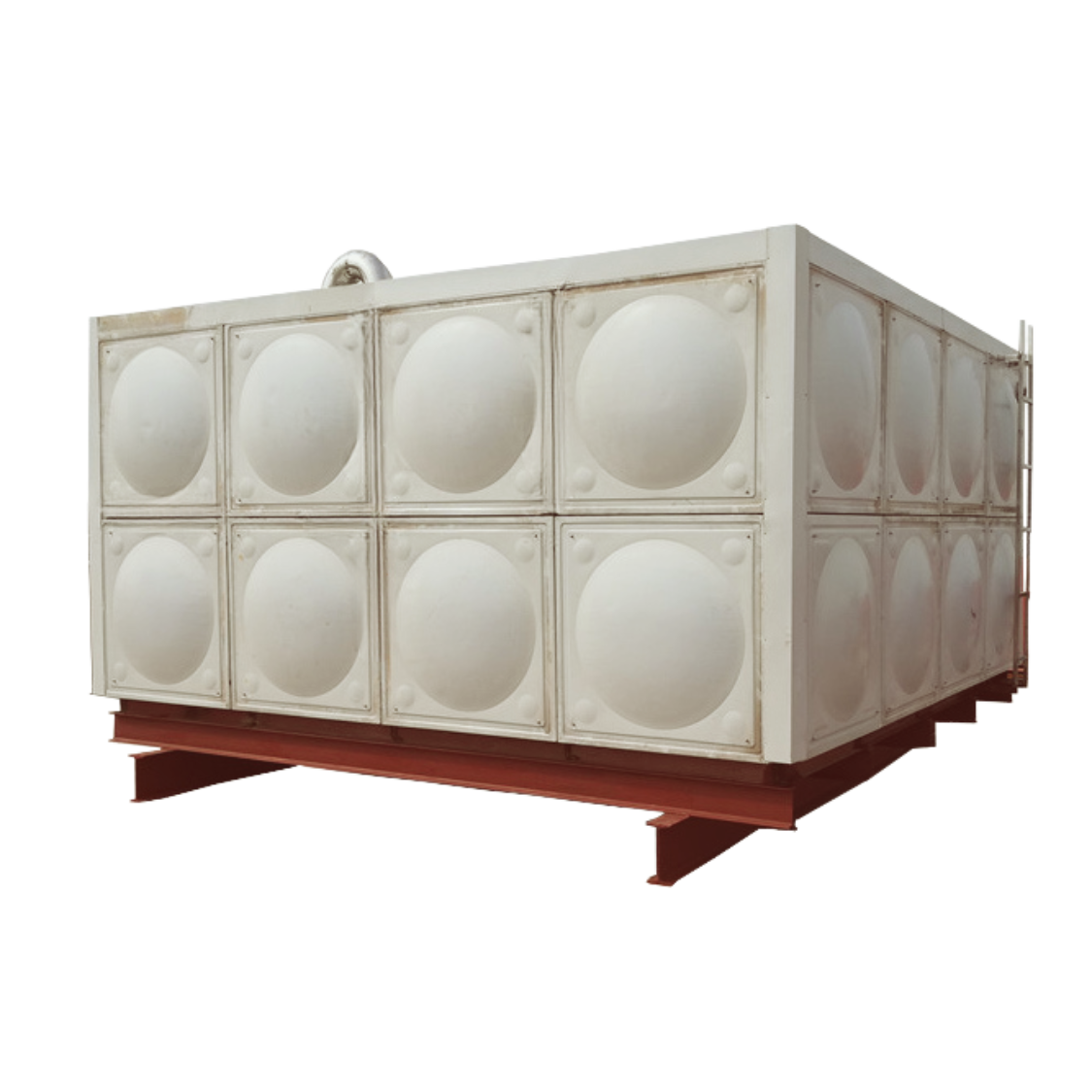

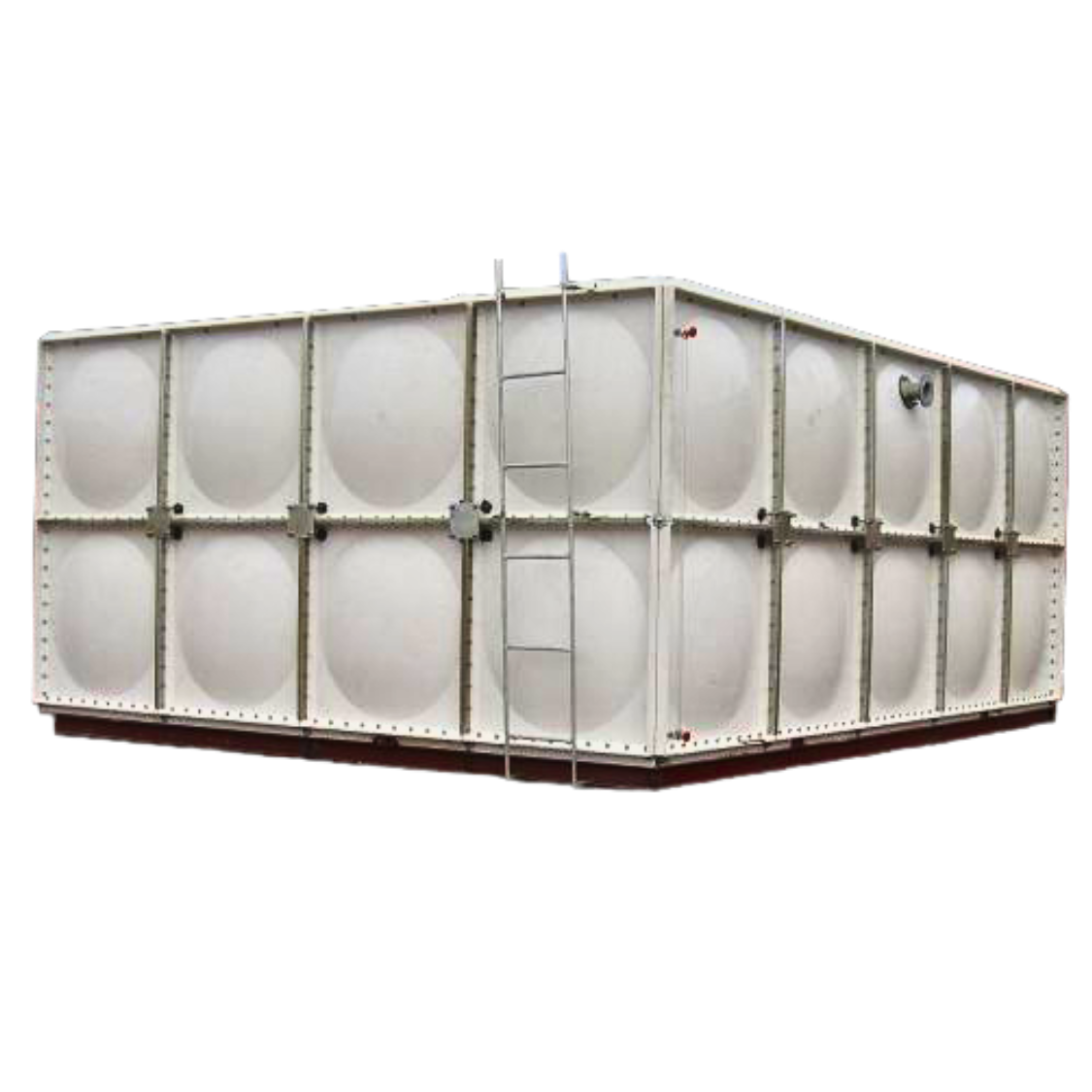

El tanque de agua de paneles GRP, también conocido como tanque modular de agua SMC o tanque seccional de agua GRP, es una solución de almacenamiento seccional compuesta por paneles SMC (Sheet Moulding Compound) moldeados en fábrica, unidos mediante pernos, tuercas, juntas de goma y un marco de soporte de acero. Los paneles se entrelazan y sujetan para formar compartimentos estancos; bridas, tapas de registro, escaleras y accesorios indicadores completan el ensamblaje. Su naturaleza modular permite el montaje in situ a partir de paneles planos, reduciendo sustancialmente los costes de transporte e instalación en comparación con los tanques preensamblados.

2.2 Componentes principales

• Paneles SMC: Tamaños estándar (1500×500, 1500×1000, 1000×1000, 1000×500, 500×500 mm). Los paneles están fabricados con una matriz de resina de poliéster reforzada con fibra de vidrio para lograr altas relaciones resistencia-peso.
• Hardware de conexión: Pernos, tuercas y arandelas disponibles en acero galvanizado por inmersión en caliente o acero inoxidable (Grado 304/316) para cumplir con los requisitos de resistencia a la corrosión.
• Elementos de sellado: Tiras de goma EPDM o silicona de grado alimentario garantizan sellos fiables y seguros para agua potable entre paneles.
• Estructura de soporte: Rieles base en forma de C y tirantes o varillas de soporte internas proporcionan estabilidad mecánica; los tratamientos superficiales incluyen galvanización por inmersión en caliente o pintura protectora.
• Accesorios: Tapas de registro (estándar 600×600 mm), escaleras, indicadores de agua de vidrio o tipo flotador, y conexiones de tuberías con bridas para drenaje y desbordamiento.

2.3 Características clave de rendimiento

Los paneles GRP combinan fibras de vidrio continuas con una resina de polímero termoestable, creando un compuesto con resistencias a la tracción y flexión que cumplen los datos técnicos proporcionados anteriormente. El material ofrece una superficie duradera y resistente a la corrosión, adecuada para el almacenamiento de agua potable cuando se sella e instala correctamente. Las propiedades mecánicas típicas incluyen una resistencia a la tracción ≥ 60 MPa y una resistencia a la flexión ≥ 100 MPa, valores que permiten paneles más delgados en comparación con alternativas metálicas, manteniendo la integridad estructural.

2.4 Ventajas en comparación con tanques convencionales

1. Flexibilidad modular: Los paneles pueden configurarse prácticamente en cualquier huella y altura (dentro de los límites de diseño), permitiendo soluciones de tanque específicas para el sitio donde los tanques prefabricados no encajarían.
2. Menores costes de transporte y manipulación: Los paneles SMC planos reducen el volumen de envío y la complejidad logística en comparación con los tanques ensamblados.
3. Resistencia a la corrosión: El GRP resiste muchas formas de ataque químico y ambiental que degradan los tanques de acero; con juntas y accesorios de acero inoxidable/galvanizado por inmersión en caliente adecuados, se mejora la longevidad.
4. Resistencia ligera: La alta relación resistencia-peso permite que paneles más delgados soporten cargas equivalentes a secciones metálicas más gruesas, simplificando los requisitos de cimentación en muchos casos.
5. Opciones sanitarias: Las juntas de goma EPDM o silicona de grado alimentario y las superficies lisas de los paneles respaldan aplicaciones de agua potable cuando se combinan con procedimientos de fabricación y puesta en marcha aprobados.
6. Montaje rápido in situ: Equipos especializados pueden ensamblar y poner en marcha tanques rápidamente utilizando sujetadores mecánicos estándar y rieles base.

2.5 Aplicaciones típicas

• Almacenamiento de agua municipal: Depósitos de servicio, tanques de ruptura de presión y reservas de emergencia.
• Edificios comerciales: Almacenamiento en azoteas y sótanos para sistemas HVAC, agua doméstica y reservas contra incendios.
• Agua de proceso industrial: Almacenamiento compatible con productos químicos con selección adecuada de materiales para revestimientos y juntas.
• Minería, agricultura y riego: Almacenamiento modular donde se requiere despliegue rápido y expansión modular.
• Sitios remotos o restringidos: Paneles modulares enviados planos y ensamblados en espacios reducidos.

2.6 Usuarios finales y beneficiarios típicos

El tanque de agua de paneles GRP es especificado por ingenieros municipales, consultores de servicios de construcción, gerentes de instalaciones, diseñadores de plantas industriales y contratistas que necesitan almacenamiento de agua robusto y adaptable con una larga vida útil y necesidades de mantenimiento predecibles. Es especialmente atractivo para organizaciones que buscan almacenamiento resistente a la corrosión que pueda expandirse o reconfigurarse con mínima interrupción.

2.7 Notas de instalación y mantenimiento

• Cimentación: Confirmar losa de hormigón o base de acero en forma de C/U según cargas específicas del proyecto y recomendaciones geotécnicas. Los paneles requieren una base nivelada y continua para evitar cargas puntuales y garantizar un sellado a largo plazo.
• Ensamblaje: Los paneles se unen con pernos, tuercas y juntas de goma especificados. La selección de hardware de acero inoxidable o galvanizado por inmersión en caliente debe basarse en las condiciones ambientales locales y las especificaciones del cliente.
• Acceso y seguridad: Proporcionar escaleras, tapas de registro y escotillas de inspección según códigos de diseño. Para tanques de más de 1,5 m de altura, se recomiendan escaleras externas y soportes internos.
• Puesta en marcha: Se recomiendan pruebas de presión, inspección visual de juntas y verificación de conexiones de tuberías antes de poner los tanques en servicio para suministro de agua potable.
• Mantenimiento: Inspecciones periódicas de juntas, sujetadores y rieles de soporte, así como protocolos de limpieza para evitar crecimiento biológico en instalaciones de agua potable, preservarán el rendimiento del tanque.

2.8 Accesorios y opciones de material

Las opciones de accesorios disponibles incluyen pernos, tuercas y arandelas de acero galvanizado por inmersión en caliente o acero inoxidable; conexiones con bridas en HDG o acero inoxidable; tiras de sellado de EPDM o silicona de grado alimentario; bases en forma de C y tirantes internos galvanizados por inmersión en caliente; y escotillas de inspección y escaleras dimensionadas según las necesidades del proyecto. La selección entre estas opciones debe seguir las especificaciones del proyecto, estándares locales y regulaciones de agua potable.

2.9 Consideraciones de diseño y orientación de ingeniería

Los diseñadores deben seleccionar el grosor del panel en función de la altura final del tanque, cargas hidrostáticas, consideraciones locales de viento o sismo para instalaciones sobre el suelo y la vida útil de diseño deseada. La naturaleza modular del sistema simplifica el reemplazo de paneles individuales, pero un detallado adecuado en juntas, rieles base y penetraciones de tuberías es esencial para mantener un rendimiento sin fugas. Cuando se requiere compatibilidad química, confirmar la compatibilidad de la resina y el material de sellado con los fluidos almacenados.

Resumen

Las soluciones de tanques de agua de paneles GRP ofrecen un enfoque flexible, resistente a la corrosión y eficiente en transporte para el almacenamiento de agua. Fabricados a partir de paneles moldeados SMC y ensamblados con conexiones mecánicas selladas y un marco de soporte galvanizado o de acero inoxidable, estos tanques seccionales se adaptan a una amplia gama de aplicaciones municipales, comerciales e industriales donde la fiabilidad y la adaptabilidad modular son prioridades.
