Réservoir de stockage d'eau sectionnel en panneaux de fibre de verre et de plastique GRP FRP

Spécifications du produit

Description détaillée et guide d'utilisation

Aperçu et construction

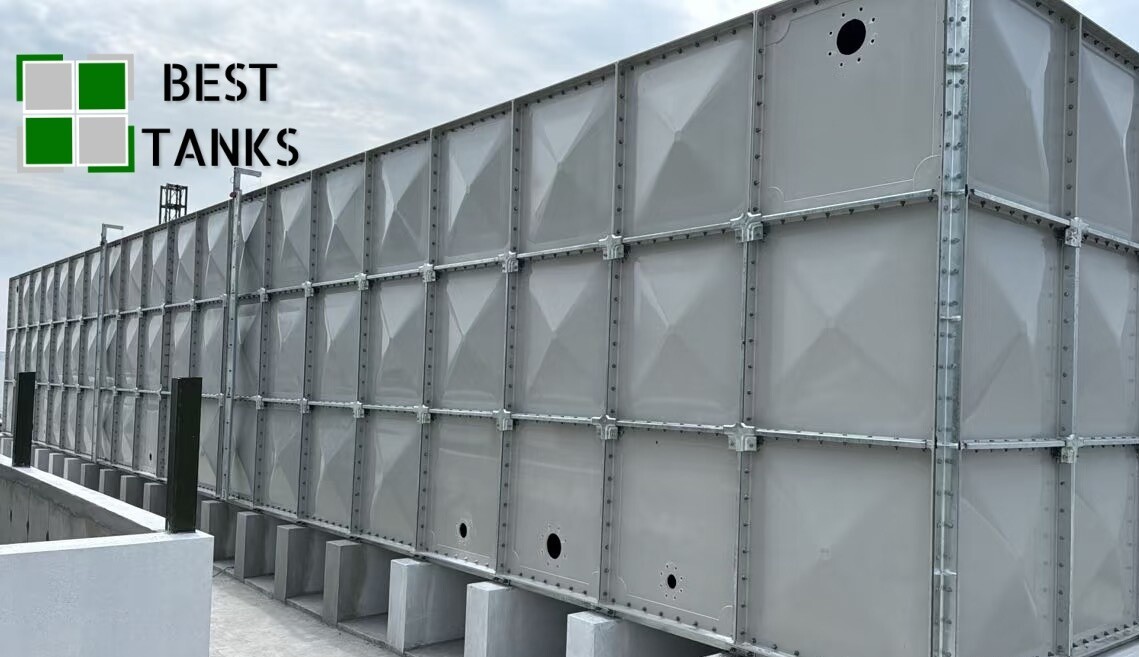

Le système de réservoir d'eau en panneaux GRP - communément décrit comme un réservoir d'eau modulaire SMC - est conçu à partir de panneaux en fibre de verre moulés en usine, assemblés sur site avec des fixations mécaniques et des joints d'étanchéité de qualité alimentaire. Les panneaux s'emboîtent et sont serrés par des boulons et des brides pour former des compartiments étanches. Une base de support en rails en C galvanisés à chaud ou en dalle de béton supporte les charges des panneaux, tandis que des tirants et des supports internes maintiennent la géométrie. Cette approche modulaire réduit le volume de transport, simplifie la logistique et permet une installation dans des sites restreints où les réservoirs pré-assemblés ne peuvent pas être livrés intacts.

Composants principaux

Panneaux SMC

Les panneaux sont produits à partir de Sheet Moulding Compound, combinant des renforts en fibre de verre continus et hachés avec une résine polyester thermodurcissable. Le composite offre un rapport résistance/poids élevé et des surfaces internes lisses adaptées à l'eau potable lorsque les joints appropriés sont utilisés et que les protocoles de mise en service sont respectés. Les tailles et épaisseurs standard des panneaux permettent aux concepteurs d'adapter les exigences structurelles aux charges hydrostatiques et à la géométrie du réservoir.

Matériel de connexion et joints

Le matériel de connexion est choisi pour résister à la corrosion environnementale locale : acier galvanisé à chaud pour la plupart des installations, et acier inoxydable (304/316) lorsque une résistance accrue à la corrosion ou une conformité à l'eau potable est requise. Les joints utilisent des bandes en caoutchouc EPDM blanc de qualité alimentaire ou en silicone qui se compriment sous les charges de serrage pour produire des assemblages durables et sûrs pour l'eau potable.

Caractéristiques clés de performance

Les panneaux composites répondent aux critères mécaniques fournis par le fabricant : résistance à la traction ≥ 60 MPa et résistance à la flexion ≥ 100 MPa, permettant des performances structurelles avec des sections transversales plus minces par rapport à de nombreuses solutions métalliques. Le taux d'absorption ≤ 1,0 % et la teneur minimale en fibre de verre ≥ 25 % indiquent un processus de fabrication contrôlé offrant une faible absorption d'eau et un comportement fiable à long terme lorsqu'il est installé selon les spécifications.

Avantages par rapport aux réservoirs conventionnels

• Flexibilité modulaire : configurez pratiquement n'importe quelle empreinte ou hauteur par incréments de 500 mm pour s'adapter aux contraintes du site et aux besoins d'expansion.
• Coûts logistiques réduits : les panneaux à plat réduisent le volume d'expédition et les risques de manipulation par rapport aux grands réservoirs préfabriqués.
• Résistance à la corrosion : le GRP résiste à de nombreux environnements agressifs qui réduisent la durée de vie des réservoirs en acier ; combiné avec des accessoires en inox ou HDG, la durée de vie est maximisée.
• Résistance légère : des panneaux plus minces réduisent les charges de fondation et simplifient la conception de la base dans de nombreux projets.
• Installation sanitaire : des joints de qualité alimentaire et des surfaces internes lisses supportent le stockage d'eau potable lorsque les protocoles de mise en service et de maintenance sont respectés.

Applications courantes et utilisateurs finaux

Les déploiements typiques incluent les réservoirs de service municipaux, le stockage en toiture et en sous-sol pour les bâtiments commerciaux, les réserves HVAC et de lutte contre les incendies, les réservoirs d'eau de processus industriels (avec des vérifications de compatibilité des matériaux appropriées), les modules d'irrigation agricole et le stockage rapidement déployé dans des endroits éloignés ou restreints. Les principaux spécificateurs et utilisateurs sont les ingénieurs municipaux, les consultants en services du bâtiment, les gestionnaires d'installations, les concepteurs d'usines industrielles et les entrepreneurs recherchant des solutions de stockage résistantes à la corrosion et adaptables.

Installation, mise en service et maintenance

1. Fondation : vérifiez une dalle de béton plane ou une base en rails en C galvanisés à chaud correctement supportée et dimensionnée selon les charges du projet et les conditions géotechniques.
2. Assemblage : les panneaux sont boulonnés avec un couple spécifié pour comprimer les joints d'étanchéité. Choisissez du matériel en inox ou HDG selon l'environnement et les spécifications du client.
3. Mise en service : effectuez des tests de pression, inspectez les joints et vérifiez toutes les pénétrations de tuyaux et les connexions à brides avant la mise en service - surtout pour les applications d'eau potable.
4. Maintenance : planifiez des inspections périodiques des joints, boulons, rails de support et de la propreté interne. Remplacez tout joint dégradé et serrez ou remplacez les fixations corrodées pour maintenir une performance étanche.

Considérations de conception et conseils d'ingénierie

Sélectionnez l'épaisseur des panneaux selon la hauteur finale du réservoir et les tables de charges hydrostatiques fournies par le fabricant. Prenez en compte les charges locales de vent et sismiques pour les installations aériennes et détaillez les rails de base, les profils de joint et les pénétrations de tuyaux pour éviter les charges ponctuelles et les concentrations de contraintes. Lorsque les fluides stockés incluent des produits chimiques, confirmez la compatibilité de la résine et des joints avant de spécifier. La nature modulaire permet un remplacement simple des panneaux individuels, mais un détail correct des joints et des supports est essentiel pour une performance durable.

Résumé

Les réservoirs modulaires GRP fabriqués à partir de panneaux SMC offrent une approche de stockage d'eau efficace en transport, résistante à la corrosion et flexible. Avec des propriétés mécaniques définies, des options de joints de qualité alimentaire et un choix d'accessoires galvanisés ou en inox, ces systèmes modulaires répondent aux besoins des clients municipaux, commerciaux et industriels exigeant un stockage fiable avec une maintenance prévisible et un assemblage rapide sur site. Pour la spécification de projet, utilisez les paramètres fournis par le fabricant ci-dessus comme base pour l'ingénierie détaillée et la documentation d'appel d'offres.
