Panel de plástico de fibra de vidrio GRP FRP Tanque seccional de almacenamiento de agua

Especificaciones del Producto

Descripción Detallada y Guía de Uso

Descripción General y Construcción

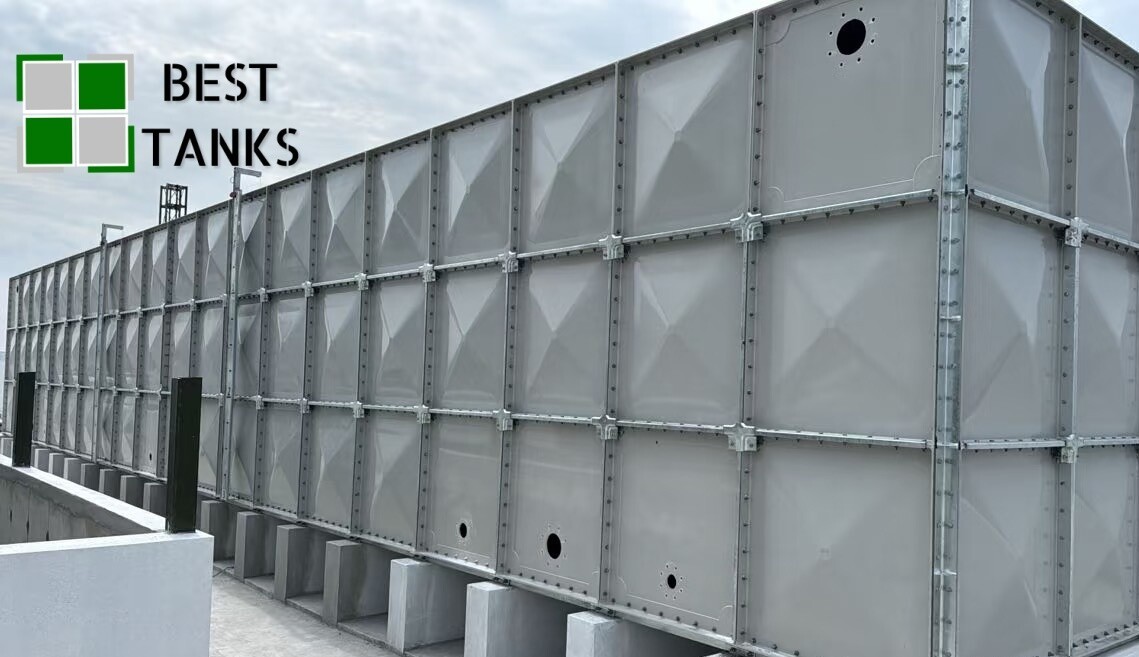

El sistema de tanque de agua de paneles GRP—comúnmente descrito como tanque modular SMC—está diseñado a partir de paneles de fibra de vidrio moldeados en fábrica unidos en sitio con sujetadores mecánicos y juntas de grado alimenticio. Los paneles se entrelazan y se fijan con pernos y bridas para formar compartimentos estancos. Una base de soporte de rieles de canal C galvanizados en caliente o losa de concreto soporta las cargas de los paneles, mientras que las varillas de anclaje internas y los soportes mantienen la geometría. Este enfoque por secciones reduce el volumen de transporte, simplifica la logística y permite la instalación en sitios restringidos donde los tanques preensamblados no pueden entregarse intactos.

Componentes Principales

Paneles SMC

Los paneles están fabricados con Compuesto Moldeado en Lámina (SMC), que combina refuerzo de fibra de vidrio continua y cortada con una resina de poliéster termoestable. El compuesto ofrece una alta relación resistencia-peso y superficies internas lisas adecuadas para agua potable cuando se usan juntas correctas y se siguen los protocolos de puesta en servicio. Los tamaños estándar de paneles y opciones de espesor permiten a los diseñadores adaptarse a los requisitos estructurales, cargas hidrostáticas y geometría del tanque.

Hardware de Conexión y Juntas

El hardware de conexión se elige para resistir la corrosión ambiental local: acero galvanizado en caliente para la mayoría de las instalaciones y acero inoxidable (304/316) donde se requiere mayor resistencia a la corrosión o cumplimiento con normas de agua potable. Las juntas utilizan tiras de goma EPDM o silicona de grado alimenticio blanco que se comprimen bajo cargas de sujeción para producir uniones duraderas y seguras para agua potable.

Características Clave de Rendimiento

Los paneles compuestos cumplen con los estándares mecánicos proporcionados por el fabricante: resistencia a la tracción ≥ 60 MPa y resistencia a la flexión ≥ 100 MPa, lo que permite un rendimiento estructural con secciones transversales más delgadas en comparación con muchas soluciones metálicas. La tasa de absorción ≤ 1.0% y el contenido mínimo de fibra de vidrio ≥ 25% indican un proceso de fabricación controlado que garantiza baja absorción de agua y comportamiento confiable a largo plazo cuando se instala según especificaciones.

Ventajas frente a Tanques Convencionales

• Flexibilidad Modular: configurar prácticamente cualquier forma o altura en incrementos de 500 mm para adaptarse a las restricciones del sitio y necesidades de expansión.
• Reducción de Costos Logísticos: los paneles empaquetados en plano reducen el volumen de envío y los riesgos de manipulación en comparación con tanques prefabricados grandes.
• Resistencia a la Corrosión: el GRP resiste muchos entornos agresivos que acortan la vida útil de los tanques de acero; combinado con accesorios de acero inoxidable o HDG, se maximiza la vida útil.
• Resistencia Ligera: los paneles más delgados reducen las cargas de cimentación y simplifican el diseño de la base en muchos proyectos.
• Instalación Sanitaria: las juntas de grado alimenticio y las superficies internas lisas permiten el almacenamiento de agua potable cuando se siguen los protocolos de puesta en servicio y mantenimiento.

Aplicaciones Comunes y Usuarios Finales

Las implementaciones típicas incluyen reservorios de servicio municipal, almacenamiento en azoteas y sótanos para edificios comerciales, reservas para HVAC y lucha contra incendios, tanques de agua para procesos industriales (con verificaciones de compatibilidad de materiales adecuadas), módulos de riego agrícola y almacenamiento de despliegue rápido en ubicaciones remotas o restringidas. Los principales especificadores y usuarios son ingenieros municipales, consultores de servicios de construcción, gerentes de instalaciones, diseñadores de plantas industriales y contratistas que buscan soluciones de almacenamiento resistentes a la corrosión y adaptables.

Instalación, Puesta en Servicio y Mantenimiento

1. Cimentación: verificar una losa de concreto nivelada o una base de canal C galvanizada en caliente adecuadamente soportada, dimensionada según las cargas del proyecto y las condiciones geotécnicas.
2. Ensamblaje: los paneles se atornillan con el par especificado para comprimir las juntas de goma. Elija hardware de acero inoxidable o HDG según el entorno y las especificaciones del cliente.
3. Puesta en Servicio: realice pruebas de presión, inspeccione las juntas y verifique todas las penetraciones de tuberías y conexiones bridadas antes del servicio, especialmente para aplicaciones de agua potable.
4. Mantenimiento: programe inspecciones periódicas de juntas, pernos, rieles de soporte y limpieza interna. Reemplace cualquier junta de goma degradada y apriete o reemplace los sujetadores corroídos para mantener un rendimiento sin fugas.

Consideraciones de Diseño y Guía de Ingeniería

Seleccione el espesor del panel según la altura final del tanque y las tablas de carga hidrostática proporcionadas por el fabricante. Considere las cargas locales de viento y sísmicas para instalaciones sobre el suelo y detalle los rieles de base, perfiles de unión y penetraciones de tuberías para evitar cargas puntuales y concentraciones de estrés. Cuando los fluidos almacenados incluyan químicos, confirme la compatibilidad de la resina y las juntas antes de especificar. La naturaleza modular permite el reemplazo simple de paneles individuales, pero un detallado correcto en uniones y soportes es esencial para un rendimiento duradero.

Resumen

Los tanques seccionales GRP fabricados a partir de paneles SMC ofrecen un enfoque eficiente en transporte, resistente a la corrosión y flexible para el almacenamiento de agua. Con propiedades mecánicas definidas, opciones de juntas de grado alimenticio y una selección de accesorios galvanizados o de acero inoxidable, estos sistemas modulares satisfacen las necesidades de clientes municipales, comerciales e industriales que demandan almacenamiento confiable con mantenimiento predecible y ensamblaje rápido en sitio. Para la especificación del proyecto, utilice los parámetros proporcionados por el fabricante como base para la ingeniería detallada y la documentación de licitación.
